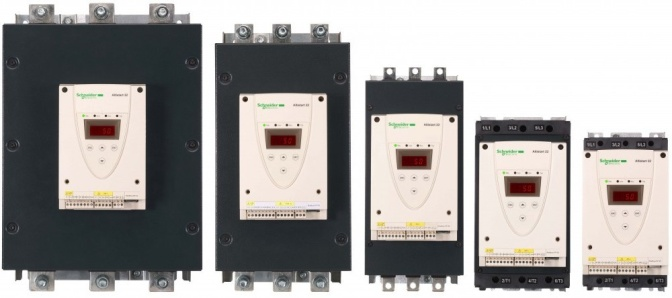

Модель Altistart 22 представляет собой устройство плавного пуска и торможения, предназначенное для управления асинхронными трехфазными приводами. Данное приспособление отличается универсальностью применения и широко используется в насосных, вентиляторных, компрессорных и других системах. |
Базовые преимущества
Простой монтаж. Для установки устройства Schneider Electric Altistart 22 требуется 6 клемм, а не 12.
Компактные габариты. Позволяют оптимизировать размеры установочного шкафа.
Низкая теплоотдача. Обеспечивает минимальное выделение тепла в шкафу.
Многофункциональность. Благодаря этому сокращается число элементов схемы.
Комплексная защита. Достигается за счет встроенных функций безопасности, байпаса и др.
Простая эксплуатация. Обусловлена простотой конструкции, которая предусматривает наличие 4-символьного экрана, 4 клавиш навигации, 4 светодиодов.
Выгоды использования
Применение устройства плавного пуска Altistart 22 позволяет достичь следующих целей:
— минимизировать величину пусковых электротоков;
— снизить интенсивность механических ударов в системе;
— продлить эксплуатационный период защищаемого оборудования.
Устройство определяет недогрузку и заклинивание электропривода, замыкание одной из фаз на землю и сигнализирует об этом, что позволяет предупредить повреждение оборудования.
Отличительные особенности:
• Цифровое устройство плавного пуска для трехфазной сети напряжением: 230 - 440 В, 50/60 Гц и 208 - 600 В, 50/60 Гц
• Управление по трем фазам питания
• Возможность подключения устройства в обмотки двигателя, соединенные треугольником
• Управление электродвигателем по линейному закону изменения напряжения или момента на протяжении всего периода разгона и торможения (значительное уменьшение ударных нагрузок)
• Возможность изменения профиля управления для различных механизмов
• Автоматическое управление встроенным байпасным контактором в конце пуска, при сохранении защит, реализуемых в блоке управления
• Встроенная шина Modbus с подключением через разъем RJ45
• Журнал неисправностей
• Быстрая установка благодаря возможности выбора оптимального типоразмера устройства, наличию встроенной функции байпаса и снижение времени монтажа и подключения
• Уменьшение нагрузок на электрическую сеть в результате уменьшения бросков тока и провалов напряжения в сети при пуске электродвигателя
• Уменьшение эксплуатационных расходов вследствие снижения механических нагрузок на оборудование
Применение
• Насосы
• Вентиляторы
• Компрессоры
Артикул |
Наименование |
Цена |
ATS22C11Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 110A УПР 220В |
|
ATS22C11S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 110A УПР 220В |
|
ATS22C11S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 110A УПР 110В |
|
ATS22C14Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 140A УПР 220В |
|
ATS22C14S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 140A УПР 220В |
|
ATS22C14S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 140A УПР 110В |
|
ATS22C17Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 170A УПР 220В |
|
ATS22C17S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 170A УПР 220В |
|
ATS22C17S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 170A УПР 110В |
|
ATS22C21Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 210A УПР 220В |
|
ATS22C21S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 210A УПР 220В |
|
ATS22C21S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 210A УПР 110В |
|
ATS22C25Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 250A УПР 220В |
|
ATS22C25S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 250A УПР 220В |
|
ATS22C25S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 250A УПР 110В |
|
ATS22C32Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 320A УПР 220В |
|
ATS22C32S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 320A УПР 220В |
|
ATS22C32S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 320A УПР 110В |
|
ATS22C41Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 410A УПР 220В |
|
ATS22C41S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 410A УПР 220В |
|
ATS22C41S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 410A УПР 110В |
|
ATS22C48Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 480A УПР 220В |
|
ATS22C48S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 480A УПР 220В |
|
ATS22C48S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 480A УПР 110В |
|
ATS22C59Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 590A УПР 220В |
|
ATS22C59S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 590A УПР 220В |
|
ATS22C59S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 590A УПР 110В |
|
ATS22D17Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 17A УПР 220В |
|
ATS22D17S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 17A УПР 220В |
|
ATS22D17S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 17A УПР 110В |
|
ATS22D32Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 32A УПР 220В |
|
ATS22D32S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 32A УПР 220В |
|
ATS22D32S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 32A УПР 110В |
|
ATS22D47Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 47A УПР 220В |
|
ATS22D47S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 47A УПР 220В |
|
ATS22D47S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 47A УПР 110В |
|
ATS22D62Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 62A УПР 220В |
|
ATS22D62S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 62A УПР 220В |
|
ATS22D62S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 62A УПР 110В |
|
ATS22D75Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 75A УПР 220В |
|
ATS22D75S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 75A УПР 220В |
|
ATS22D75S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 75A УПР 110В |
|
ATS22D88Q |
УСТР-ВО ПЛАВН ПУСКА ATS22 88A УПР 220В |
|
ATS22D88S6 |
УСТР-ВО ПЛАВН ПУСКА ATS22 88A УПР 220В |
|
ATS22D88S6U |
УСТР-ВО ПЛАВН ПУСКА ATS22 88A УПР 110В |
