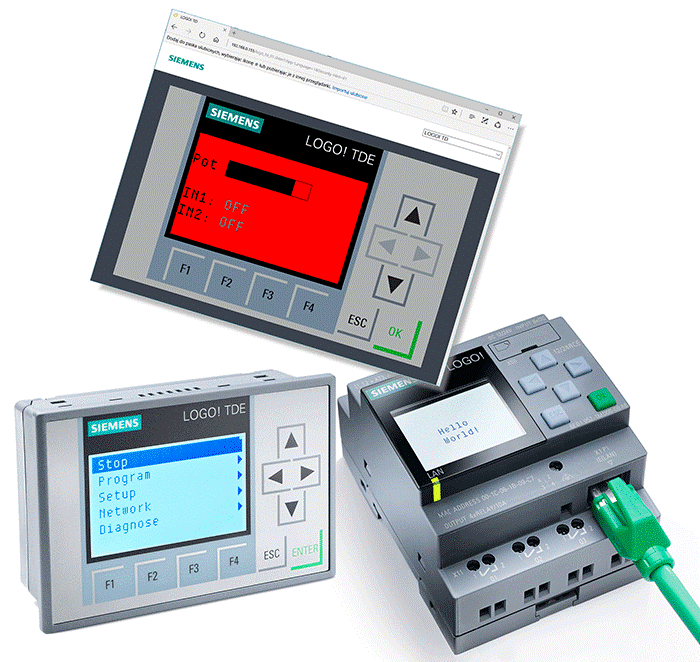

Логические модули LOGO!
|
Контроллеры Siemens Logo — универсальные устройства управления, прекрасно подходящие для использования в тех случаях, когда нет необходимости в обработке информации и сложной автоматизации системы.
|
|
Основные особенности:
Основные особенности: • "Все в одном": встроенные входы и выходы, интегрированный дисплей и клавиатура, библиотеки встроенных функций• Встроенный интерфейс Ethernet (только в LOGO! 0BA7 и 0BA8);
• Высокая универсальность: модульная конструкция и программная реализация алгоритмов управления;
• Широкая гамма модулей расширения, гибкие возможности адаптации к требованиям решаемых задач;
• Применение во всех секторах промышленного производства и системах автоматизации зданий;
• Наличие модификаций для эксплуатации в стандартных и тяжелых промышленных условиях.
Настройка модулей системы может осуществляться программой, напрямую использующей возможности процессора за счет встроенных функций.
Программирование устройства может осуществляться с использованием одной только встроенной клавиатуры, без применения дополнительного ПО. При небольших масштабах работы привода это наиболее продуктивный подход.
Кроме упомянутых LOGO!Basic и LOGO!Pure, серия Siemens Logo включает следующие модули:
• Power (блоки питания);
• AM2 и AM2 RTD (ввод аналоговых сигналов);
• AM2 AQ (вывод аналоговых сигналов);
• DM8 и DM16 (ввод-вывод дискретных сигналов);
• Текстовые дисплеи TD и TDE
• Contact (для использования в 3-фазных сетях переменного тока);
• коммуникационные узлы, предназначенные для подключения к сетям KNX, AS-Interface, LON, Ethernet и GSM/GPS/GPRS
Дополнительные аксессуары: соединительные кабели, карты памяти и батареи, крепежные рамки, имитатор сигналов и LOGO!Prom для записи модулей памяти.
Преимущества контролеров Siemens:
Преимущества контролеров Siemens: • простое удобное программирование;• простое обслуживание устройства;
• самодостаточность системы (интегрированная клавиатура и дисплей, входы и выходы, библиотека встроенных функций, программируемая логика);
• возможность использовать на одну программу управления до 400 функций;
• возможность программирования без стороннего программного обеспечения и программатора;
• поддержка русского языка и кириллицы;
• возможность дистанционного программирования.
Наименование |
Заказные номера |
цена |
LOGO! Basic (с дисплеем) |
|
|
LOGO! 12/24RCE: =12/24B; 8DI; 4AI; 4DO, реле ; часы; Ethernet |
6ED1052-1MD08-0BA0 |
|
LOGO! 24CE: =24B; 8DI; 4AI; 4DO, транзисторы; часы; Ethernet |
6ED1052-1CC08-0BA0 |
|
LOGO! 24RCE: ~/=24B; 8DI; 4DO, реле ; часы; Ethernet |
6ED1052-1HB08-0BA0 |
|
LOGO! 230RCE: ~/= 115…240B; 8DI; 4DO, реле ; часы; Ethernet |
6ED1052-1FB08-0BA0 |
|
LOGO! Pure (без дисплея) |
|
|
LOGO! 12/24RCEo: =12/24B; 8DI; 4AI; 4DO, реле ; часы; Ethernet |
6ED1052-2MD08-0BA0 |
|
LOGO! 24CEo: =24B; 8DI; 4AI; 4DO, транзисторы; часы; Ethernet |
6ED1052-2CC08-0BA0 |
|
LOGO! 24RCEo: ~/=24B; 8DI; 4DO, реле ; часы; Ethernet |
6ED1052-2HB08-0BA0 |
|
LOGO! 230RCEo: ~/= 115…240B; 8DI; 4DO, реле ; часы; Ethernet |
6ED1052-2FB08-0BA0 |
|
Дискретные модули |
|
|
DM8 24: =24B; 4 DI ; 4 DO, транзисторы |
6ED1055-1CB00-0BA2 |
|
DM8 24R: ~/=24B; 4DI; 4DO, реле |
6ED1055-1HB00-0BA2 |
|
DM8 12/24R: =12/24B; 4 DI ; 4 DO, реле |
6ED1055-1MB00-0BA2 |
|
DM8 230R: ~/=115/230B; 4 DI; 4 DO, реле |
6ED1055-1FB00-0BA2 |
|
DM16 24: =24B; 8DI; 8DO, транзисторы |
6ED1055-1CB10-0BA2 |
|
DM16 230R: ~/=115/230B; 8DI; 8DO, реле |
6ED1055-1FB10-0BA2 |
|
DM16 24R: =24B; 8DI; 8DO, реле |
6ED1055-1NB10-0BA2 |
|
Аналоговые модули |
|
|
AM2 AQ =24В; 2xAO; 0…10В/0…20мА/4…20мА |
6ED1055-1MM00-0BA2 |
|
AM2: =12/24В; 2xAI; 0…10В/0…20мА |
6ED1055-1MA00-0BA2 |
|
AM2 RTD: =12/24 В ; 2xAI Pt100/1000, -50 ... +200C |
66ED1055-1MD00-0BA2 |
|
Блоки питания LOGO! Power |
|
|
=12B/1.9A, 30 Вт |
6EP3321-6SB00-0AY0 |
|
=12B/4.5A, 60 Вт |
6EP3322-6SB00-0AY0 |
|
=24B/1.3A, 30 Вт |
6EP3331-6SB00-0AY0 |
|
=24B/2.5A, 60 Вт |
6EP3332-6SB00-0AY0 |
|
=24B/4.0A, 90 Вт |
6EP3333-6SB00-0AY0 |
|
Дополнительные аксессуары |
|
|
Текстовый дисплей LOGO! TDE, 6 строк |
6ED1055-4MH00-0BA1 |
|
Коммутатор Ethernet CSM12/24 =12/24 В |
6GK7177-1MA20-0AA0 |
|
Коммутатор Ethernet CSM230 ~/= 230 В |
6GK7177-1FA10-0AA0 |
|
Коммуникационный модуль LOGO! CMR2020 GSM/GPS/GPRS |
6GK7142-7BX00-0AX0 |
|
Коммуникационный модуль LOGO! CMR2040 GPS/LTE |
6GK7142-7EX00-0AX0 |
|
Коммуникационный модуль LOGO! CMK2000 KNX |
6BK1700-0BA20-0AA0 |
|
Кабель Ethernet |
6XV1840-2AH10 |
|
Ethernet штекер RJ45 |
6GK1901-1BB10-2AA0 |
|
Креп.рамка на дверь (IP 65) 4TE |
6AG1057-1AA00-0AA0 |
|
Креп.рамка на дверь (IP 65) 8TE |
6AG1057-1AA00-0AA1 |
|
Креп.рамка на дверь (IP 65) 4TE с клавиатурой |
6AG1057-1AA00-0AA3 |
|
Креп.рамка на дверь (IP 65) 8TE с клавиатурой |
6AG1057-1AA00-0AA2 |
|
Имитатор сигналов LOGO! 12/24 |
6AG1057-1AA02-0AA0 |
|
ПО LOGO!Soft Comfort V8 |
6ED1058-0BA08-0YA1 |
|
Таблица заказных номеров модулей версий 6 и 7 |
||
Наименование |
Заказные номера |
|
LOGO! Basic (с дисплеем) |
|
|
LOGO! 12/24RC: =12/24B; 6DI; 2DI/2AI; 4DO, реле ; часы |
6ED1052-1MD00-0BA6 |
|
LOGO! 24: =24B; 6DI; 2DI/2AI; 4DO, транз . |
6ED1052-1CC01-0BA6 |
|
LOGO! 24RC: 24B; 8DI; 4DO, реле ; часы |
6ED1052-1HB00-0BA6 |
|
LOGO! 230RC: 230B; 8DI; 4DO, реле ; часы |
6ED1052-1FB00-0BA6 |
|
LOGO! Ethernet (с дисплеем) |
|
|
LOGO! 12/24RCE: =12/24B; 6DI; 2DI/2AI; 4DO, реле ; часы |
6ED1052-1MD00-0BA7 |
|
LOGO! 230RCE: 230B; 8DI; 4DO, реле ; часы |
6ED1052-1FB00-0BA7 |
|
Дискретные модули |
|
|
DM8 24: =24B; 4 DI ; 4 DO, транз . ключи |
6ED1055-1CB00-0BA0 |
|
DM8 24R: 24B; 4DI; 4DO, реле |
6ED1055-1HB00-0BA0 |
|
DM8 12/24R: =12/24B; 4 DI ; 4 DO, реле |
6ED1055-1MB00-0BA1 |
|
DM8 230R: 230B; 4 DI; 4 DO, реле |
6ED1055-1FB00-0BA1 |
|
DM16 24: =24B; 8DI; 8DO, транз . ключи |
6ED1055-1CB10-0BA0 |
|
DM16 230R: 230B; 8DI; 8DO, реле |
6ED1055-1FB10-0BA0 |
|
DM16 24R: 24B; 8DI; 8DO, реле |
6ED1055-1NB10-0BA0 |
|
|
||
=12B/1.9A, 30 Вт |
6EP1321-1SH03 |
|
=12B/4.5A, 60 Вт |
6EP1322-1SH03 |
|
=24B/1.3A, 30 Вт |
6EP1331-1SH03 |
|
=24B/2.5A, 60 Вт |
6EP1332-1SH43 |
|
=24B/4.0A, 90 Вт |
6EP1332-1SH52 |
|
LOGO! Contact |
|
|
LOGO! Contact 24: =24 В |
6ED1057-4CA00-0AA0 |
|
LOGO! Contact 230: ~230B |
6ED1057-4EA00-0AA0 |
|
6ED1058-0BA02-0YA1 |
||
LOGO! Pure (без дисплея) |
|
|
LOGO! 12/24RCo: =12/24B; 6DI; 2DI/2AI; 4DO, реле ; часы |
6ED1052-2MD00-0BA6 |
|
LOGO! 24o: =24B; 6DI; 2DI/2AI; 4DO, транз . |
6ED1052-2CC01-0BA6 |
|
LOGO! 24RCo: 24B; 8DI; 4DO, реле ; часы |
6ED1052-2HB00-0BA6 |
|
LOGO! 230RCo: 230B; 8DI; 4DO, реле ; часы |
6ED1052-2FB00-0BA6 |
|
Аналоговые модули |
|
|
AM2 AQ =24В; 2xAO; 0…10В |
6ED1055-1MM00-0BA1 |
|
AM2: =12/24В; 2xAI; 0…10В/0…20мА |
6ED1055-1MA00-0BA0 |
|
AM2 RTD: =12/24 В ; 2xAI Pt100/1000, -50 ... +200C |
6ED1055-1MD00-0BA1 |
|
Коммуникационные модули |
|
|
CM AS-i: AS-Interface; ведомое устройство , 4DI/4DO; =24B |
3RK1400-0CE10-0AA2 |
|
CM KONNEX: EIB; ведущее устр - во , 24DI/16DO/8AI/2AO; 24B |
6BK1700-0BA00-0AA2 |
|
CM LON : LON ; ведущее устройство, 16 DI /12 DO /8 AI ; 24 B |
6BK1700-0BA10-0AA0 |
|
Дополнительные аксессуары |
|
|
Модуль памяти для LOGO! |
6ED1056-1DA00-0BA0 |
|
Модуль батареи для LOGO! |
6ED1056-6XA00-0BA0 |
|
Модуль памяти и батареи для LOGO! |
6ED1056-7DA00-0BA0 |
|
Текстовый дисплей LOGO! TD |
6ED1055-4MH00-0BA0 |
|
GSM комплект LOGO! INSYS 4.3 |
6ED1054-3CA10-0YB1 |
|
Коммутатор Ethernet CSM =12/24 В |
6GK7177-1MA10-0AA0 |
|
Коммутатор Ethernet CSM 230 В |
6GK7177-1FA10-0AA0 |
|
Кабель ПК <-> LOGO! RS232 |
6ED1057-1AA00-0BA0 |
|
Кабель ПК <-> LOGO! USB |
6ED1057-1AA01-0BA0 |
|
LOGO! <-> Модем |
6ED1057-1CA00-0BA0 |
|
Кабель Ethernet |
6XV1840-2AH10 |
|
Ethernet штекер RJ45 |
6GK1901-1BB10-2AA0 |
|
Креп.рамка на дверь (IP 65) 4TE |
6AG1057-1AA00-0AA0 |
|
Креп.рамка на дверь (IP 65) 8TE |
6AG1057-1AA00-0AA1 |
|
Креп.рамка на дверь (IP 65) 4TE с клавиатурой |
6AG1057-1AA00-0AA3 |
|
Креп.рамка на дверь (IP 65) 8TE с клавиатурой |
6AG1057-1AA00-0AA2 |
|
LOGO! Prom (запись модулей памяти) |
6AG1057-1AA01-0BA6 |
|
Имитатор сигналов LOGO! 12/24 |
6AG1057-1AA02-0AA0 |
|
